¿Cuál es la diferencia entre una válvula de mariposa estándar y de alto rendimiento?

Como proveedor experimentado en la industria de las válvulas, he sido testigo de primera mano de las diversas necesidades y preferencias de los clientes cuando se trata de válvulas de mariposa. Una de las preguntas más comunes que encuentro es sobre la diferencia entre las válvulas de mariposa estándar y de alto rendimiento. En este blog, profundizaré en los aspectos clave que distinguen a estos dos tipos de válvulas, ayudándolo a tomar una decisión informada para sus aplicaciones específicas.

Diseño y Construcción

Las válvulas de mariposa estándar suelen presentar un diseño sencillo y directo. El disco está centrado en el eje y la válvula funciona con un movimiento de un cuarto de vuelta. Este diseño es rentable y fácil de fabricar, lo que lo convierte en una opción popular para aplicaciones generales donde el control preciso no es crítico. El cuerpo de una válvula de mariposa estándar suele estar hecho de materiales como hierro fundido, hierro dúctil o PVC, que son relativamente económicos y adecuados para aplicaciones de presión baja a media.

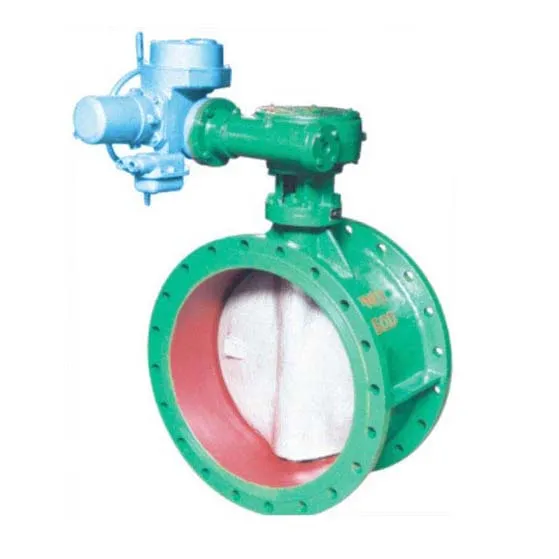

Por otro lado, las válvulas de mariposa de alto rendimientoVálvula de mariposa de alto rendimientoestán diseñados con características de diseño más avanzadas. A menudo incorporan un diseño de disco excéntrico, donde el disco está desplazado del centro del cuerpo de la válvula. Este diseño excéntrico reduce la fricción durante la operación, lo que permite una apertura y cierre más suaves y también proporciona un mejor rendimiento de sellado. Los cuerpos de las válvulas de mariposa de alto rendimiento suelen estar fabricados con materiales de alta calidad, como acero inoxidable, acero al carbono o acero aleado, que pueden soportar presiones y temperaturas más altas.

Rendimiento de sellado

El sellado es un factor crucial en el rendimiento de la válvula, especialmente en aplicaciones donde las fugas pueden provocar problemas importantes. Las válvulas de mariposa estándar utilizan un asiento blando, generalmente hecho de materiales como caucho o elastómeros. Este asiento blando proporciona un buen sellado a presiones bajas a medias, pero puede no ser adecuado para aplicaciones de alta presión o alta temperatura. Con el tiempo, el asiento blando puede desgastarse y provocar fugas.

Sin embargo, las válvulas de mariposa de alto rendimiento ofrecen un rendimiento de sellado superior. Pueden utilizar un asiento blando o un asiento de metal contra metal. Los asientos de metal con metal son particularmente adecuados para aplicaciones de alta presión y alta temperatura, ya que pueden soportar condiciones extremas sin deformarse ni desgastarse rápidamente. El diseño excéntrico de las válvulas de alto rendimiento también ayuda a garantizar un sellado hermético, ya que permite que el disco se acuñe contra el asiento de manera más efectiva.

Clasificaciones de presión y temperatura

Las válvulas de mariposa estándar generalmente están diseñadas para aplicaciones de presión y temperatura de baja a media. Por lo general, pueden soportar presiones de hasta alrededor de 150 psi (libras por pulgada cuadrada) y temperaturas en el rango de -20 °F a 250 °F. Estas válvulas se utilizan comúnmente en aplicaciones como plantas de tratamiento de agua, sistemas HVAC y procesos industriales en general donde las condiciones de funcionamiento son relativamente suaves.

Las válvulas de mariposa de alto rendimiento, por otro lado, están diseñadas para soportar presiones y temperaturas mucho más altas. Pueden soportar presiones de hasta 1500 psi o incluso más, según el diseño y los materiales utilizados. El rango de temperatura para las válvulas de alto rendimiento puede extenderse desde -40 °F hasta más de 1000 °F, lo que las hace adecuadas para aplicaciones en industrias como las de petróleo y gas, generación de energía y procesamiento químico.

Capacidades de control de flujo

En términos de control de flujo, las válvulas de mariposa estándar son adecuadas para aplicaciones donde se requiere un control simple de encendido y apagado o una regulación aproximada del flujo. El disco de una válvula estándar se puede abrir o cerrar completamente y, en la posición parcialmente abierta, puede proporcionar cierto grado de control de flujo. Sin embargo, las características de flujo de las válvulas estándar pueden no ser muy precisas y pueden causar cierta turbulencia en el flujo.

Las válvulas de mariposa de alto rendimiento ofrecen capacidades de control de flujo más precisas. El diseño excéntrico y los mecanismos de sellado avanzados permiten una mejor modulación del caudal. Estas válvulas se pueden utilizar en aplicaciones donde es esencial un control preciso del flujo, como en sistemas de dosificación de productos químicos, donde es necesario agregar la cantidad precisa de un producto químico a una corriente de proceso.

Aplicaciones

Las válvulas de mariposa estándar se utilizan ampliamente en una variedad de aplicaciones generales debido a su simplicidad y rentabilidad. Algunas aplicaciones comunes incluyen:

• Tratamiento de agua y aguas residuales.: Para controlar el flujo de agua en tuberías, regular el nivel en tanques y aislar secciones de la planta de tratamiento.
• sistemas de climatización: En sistemas de calefacción, ventilación y aire acondicionado para controlar el flujo de aire o agua.
• Procesos industriales generales: Como en la producción de alimentos y bebidas, donde las condiciones de funcionamiento no son demasiado exigentes.

Por otro lado, las válvulas de mariposa de alto rendimiento se prefieren en aplicaciones más críticas y exigentes. Algunos ejemplos incluyen:

• Industria del petróleo y el gas: Para controlar el flujo de petróleo crudo, gas natural y productos refinados en oleoductos, refinerías y plataformas marinas.
• Generación de energía: En turbinas de vapor, calderas y sistemas de refrigeración, donde intervienen altas presiones y temperaturas.
• Procesamiento químico: Para manipular productos químicos corrosivos, fluidos de alta presión y procesos que requieren un control de flujo preciso.

Consideraciones de costos

El costo es siempre un factor importante al elegir una válvula. Las válvulas de mariposa estándar son generalmente más asequibles que las válvulas de mariposa de alto rendimiento. El diseño simple, el uso de materiales menos costosos y los menores costos de fabricación contribuyen a su precio más bajo. Esto los convierte en una opción popular para aplicaciones donde el costo es una preocupación importante y los requisitos de rendimiento no son demasiado altos.

Sin embargo, las válvulas de mariposa de alto rendimiento tienen un precio más alto. El diseño avanzado, el uso de materiales de alta calidad y las capacidades de rendimiento superiores aumentan el costo. Pero en aplicaciones donde el rendimiento de la válvula es crítico, la inversión en una válvula de alto rendimiento puede valer la pena a largo plazo, ya que puede reducir los costos de mantenimiento, evitar el tiempo de inactividad y mejorar la eficiencia general del proceso.

Mantenimiento y longevidad

Las válvulas de mariposa estándar son relativamente fáciles de mantener. Los asientos blandos se pueden reemplazar con relativa facilidad si se desgastan y el diseño simple significa que hay menos piezas que puedan funcionar mal. Sin embargo, debido a las limitaciones de los materiales y el diseño, la vida útil de una válvula estándar puede ser más corta, especialmente en condiciones operativas adversas.

Las válvulas de mariposa de alto rendimiento, aunque más complejas, están diseñadas para un uso a largo plazo. Los materiales de alta calidad y las características de diseño avanzadas los hacen más duraderos y resistentes al desgaste. Si bien el mantenimiento de válvulas de alto rendimiento puede requerir conocimientos y herramientas más especializados, una vida útil más larga y un mejor rendimiento pueden resultar en costos generales de mantenimiento más bajos con el tiempo.

Conclusión

En resumen, la diferencia entre las válvulas de mariposa estándar y de alto rendimiento radica en su diseño, rendimiento de sellado, índices de presión y temperatura, capacidades de control de flujo, aplicaciones, costos y requisitos de mantenimiento. Las válvulas de mariposa estándar son una opción rentable para aplicaciones generales con condiciones operativas suaves, mientras que las válvulas de mariposa de alto rendimiento son esenciales para aplicaciones críticas donde se requiere un rendimiento superior, control preciso y confiabilidad a largo plazo.

Si está en el proceso de seleccionar una válvula de mariposa para su aplicación, es importante considerar cuidadosamente sus requisitos específicos. Si necesitas unVálvula de mariposa con bridapara un sistema de agua simple o unVálvula de mariposa excéntricaPara un proceso químico de alta presión, estoy aquí para ayudar. Como proveedor confiable de válvulas de mariposa, puedo brindarle asesoramiento experto y productos de alta calidad para satisfacer sus necesidades. Contácteme hoy para analizar los requisitos de sus válvulas e iniciar una negociación de adquisición.

Referencias

• "Manual de válvulas", por Thomas A. Lipka
• "Válvulas de mariposa: diseño, selección y aplicación", por la Asociación de Fabricantes de Válvulas de América
